竞争性吸附分析仪（穿透曲线）

进气压力

10-85 bar

质量流量数量

2-4

压力范围

0.1-68

安全监测极限

1%CxHy



下载手册



获取报价

产品概览产品特点典型应用软件控制性能参数主机附件服务产品

Outline

产品概览

应用方向：

材料研究、气体存储、化工领域、气体纯化、能源存储、分离技术、工业吸附剂、环境科学

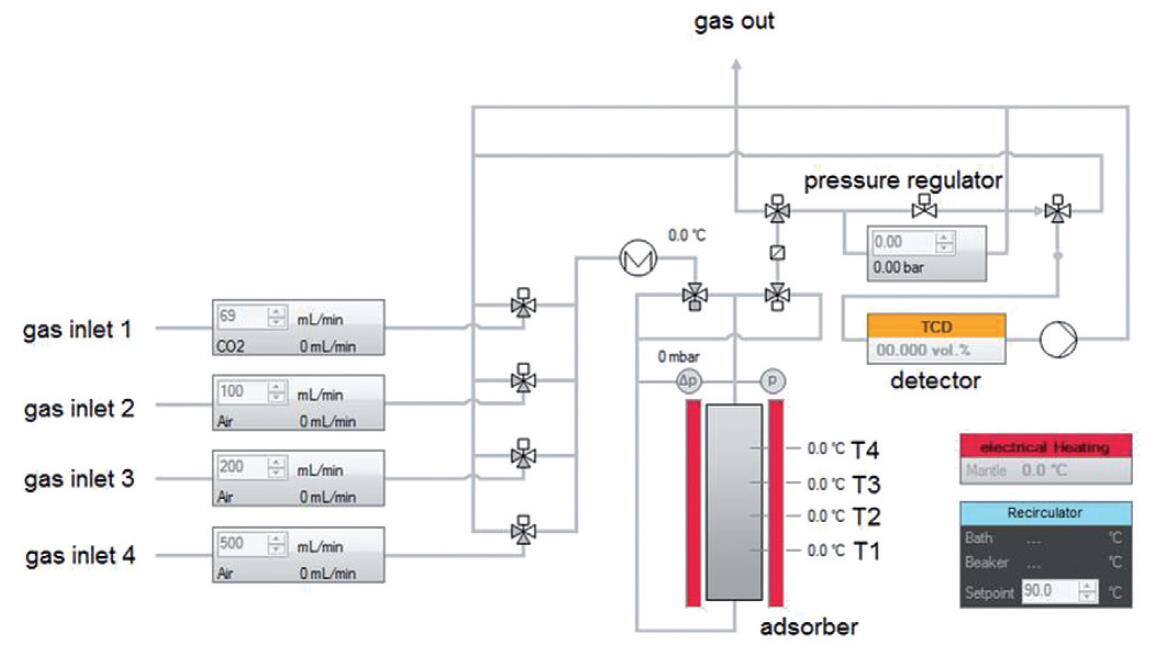

mixSorb 系列结构图

mixsorb-结构图

Features

产品特点

吸附柱

吸附柱压力可自动调节，进口和出口之间的压降将由设备测量。根据不同的产品型号，将吸附柱分为以下几种：
- mixSorb S, SHP:
- 微型吸附柱 (Ø 4.57 mm, 高 4.5 cm)
- 小型吸附柱 (Ø 1 cm, 高6 cm)
- mixSorb L:
- 标准吸附柱 (Ø 3 cm, 高20 cm)
- 小型吸附柱 (Ø 1 cm, 高6 cm)

蒸气发生器

可控蒸发器（用于mixSorb L）
- 产生的蒸汽无液体混合物
- 根据气体及液体流速来确定蒸气浓度
饱和器，“起泡器” （用于mixSorb S, SHP）
- 无液体混合物
- 适用于低流速要求

质量流量计

mixSorb L: 2, 3, or 4 MFCs

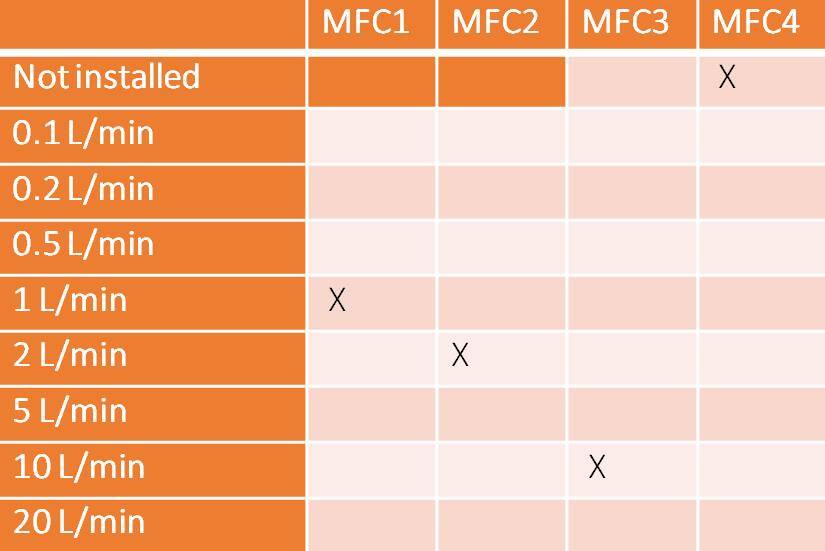

提供八种不同规格的质量流量计，以选择3个为例：

mix_产品特点-1

mixSorb 优势

- 在线预处理温度可达400 °C
- 线性加热速率为 10 K/min
- 气体自动混合
- 电脑控制及数据采集
- 吸附柱入口及出口压力的测定
- 内置热导检测器 (TCD)
- 旁路连接
- 全自动压力控制
- 通过接口质谱进行3种及以上组分气体的痕量分析
- 显示面板内置电源
- 安全防护传感器
- 工作区智能照明

信号检测

利用内置的热导检测器对吸附柱出口气体组分进行检测。
在出厂前，已经利用13种二元组分混气对TCD进行了预校准，使得几乎所有的二元组分气体均可被检测到。
质谱仪可采用mixSorb Manager进行控制，可控单元包括关闭照明、启动数据采集和实时数据的集成。

mixSorb S, SHP: 2, 3, or 4 MFCs

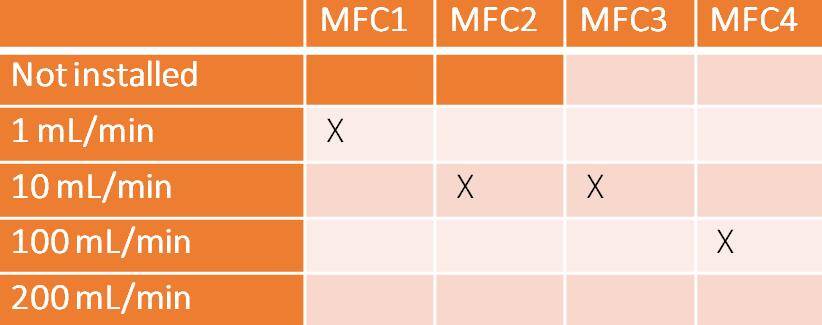

提供4种不同规格的质量流量计，以选择4个为例：

mix_产品特点-2

Applications

典型应用

测得水蒸汽在80g 活性炭上的穿透曲线

图例：用mixSorb L 测得水蒸汽在80g 活性炭上的穿透曲线（25℃，相对湿度30%，负载于N2, 气体流量为4000 mL (STP) /min）

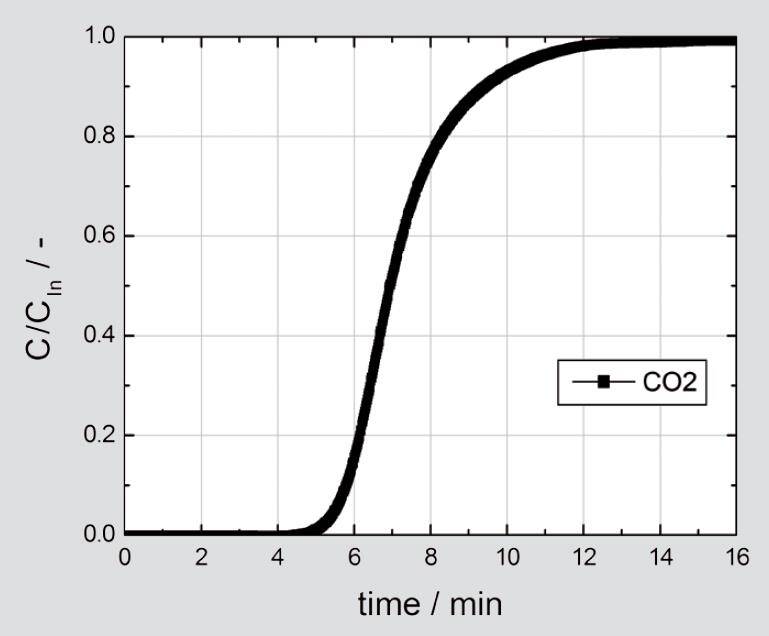

测得在5bar压力下，5% CO2负载于N

图例：用mixSorb SHP 测得在5bar压力下，5% CO2负载于N2（总流速为20 mL/min），放置在0.5 g 活性炭上的穿透曲线

mix_测试示意

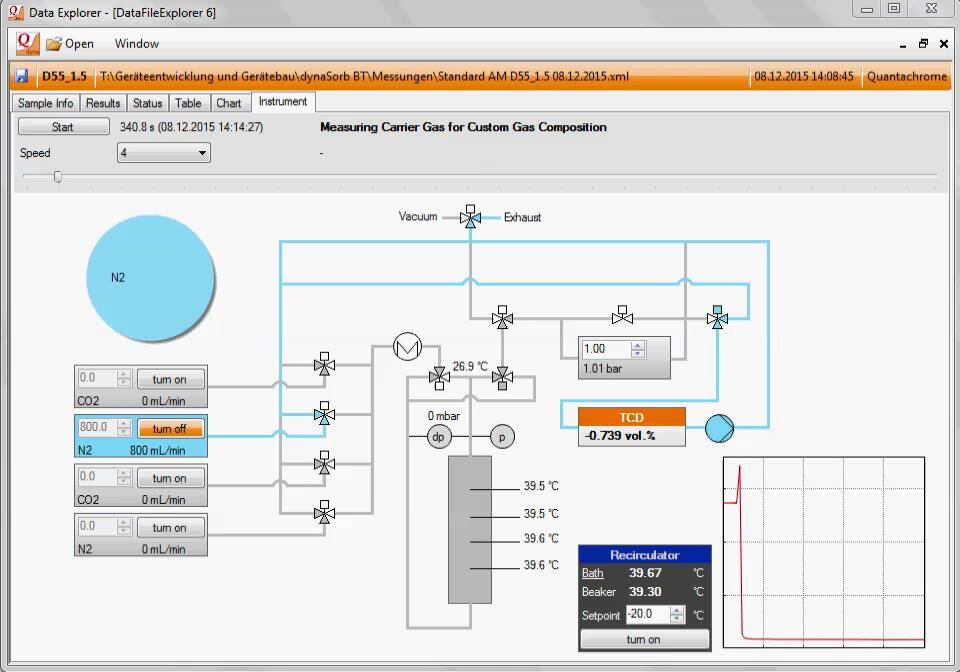

所有传感器和阀门的状态、气流的路径和方向以及安全和输送操作的所有相关系统信息都可以在控制面板上清楚地看到。

mixSorb L 竞争性吸附分析仪的实验及结果

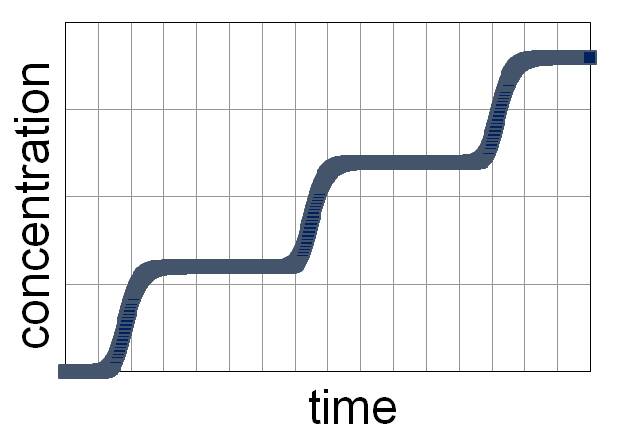

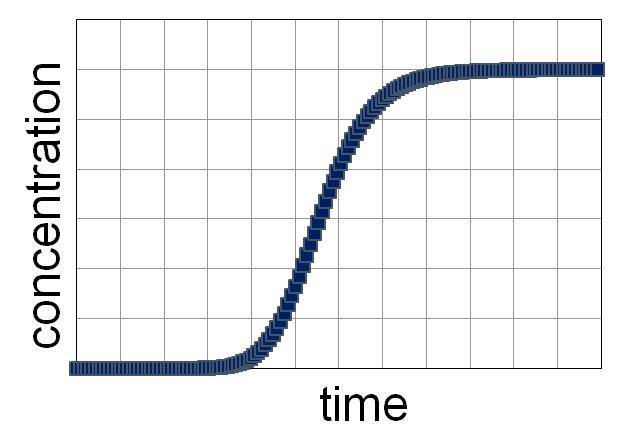

穿透时间，传质特性

均衡负载，等温线

变压吸附，工艺按比例缩小

竞争性吸附，置换

再生能力，循环稳定性

色谱参数

Software

软件控制

mixSorb Manager

mixSorb Manager是一款用户友好型软件，它提供了所有系统功能的实时控制和可编程操作。所有传感器和阀门的状态、气流的路径和方向以及安全和输送操作的所有相关系统信息都可以在控制面板上清楚地看到

实时数据展示
- 手动模式控制
- 为培训定制的动画演示模式
- 数据追踪
- 系统报警设置
- 用户账户管理（权限级别）
- 结构清晰明了的log文件
- 自动保存功能

mix_软件控制

3P sim

3P sim 可将实验数据整合处理，并拟合成相应的曲线。以下列出了用3P sim完成的测试：
- 穿透曲线的生成
- 穿透行为的模拟及预测，吸附柱的热分布
- 单组分及多组分气体吸附数据的计算
- 吸附选择性、亲和力及动力学数据的测定

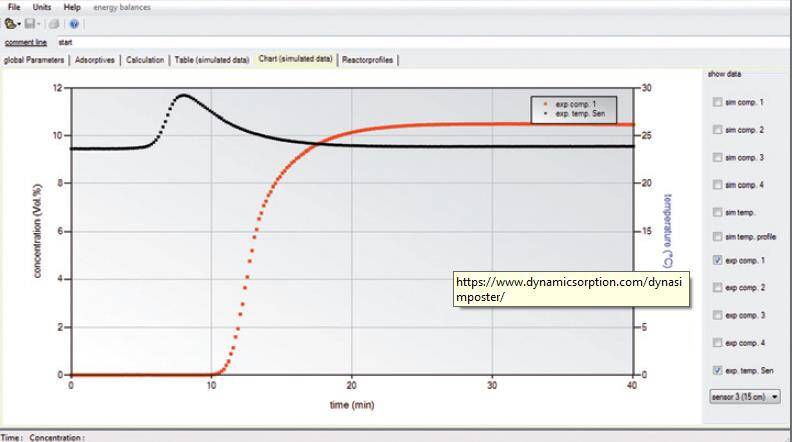

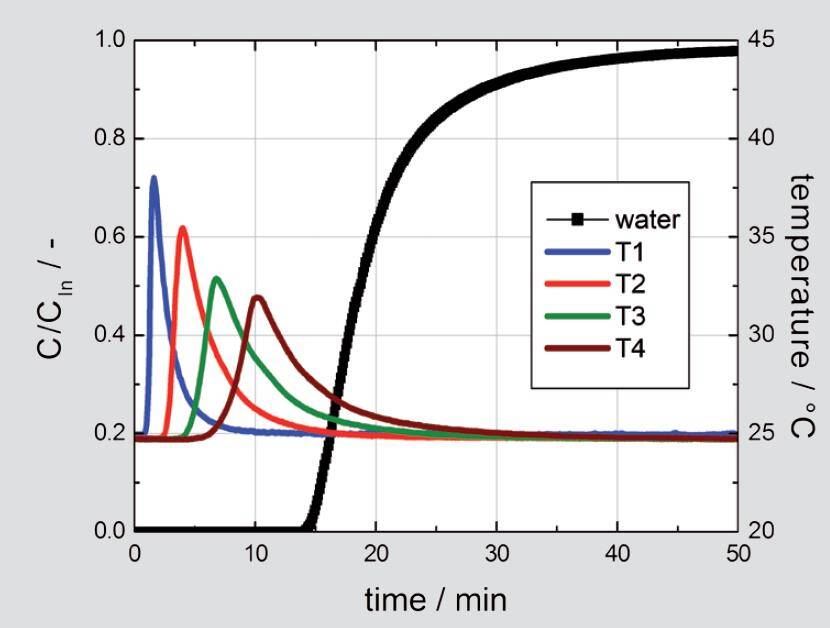

在床层底部测得典型的穿透曲线 (红色)，及相应的温度变化信号 (黑色)

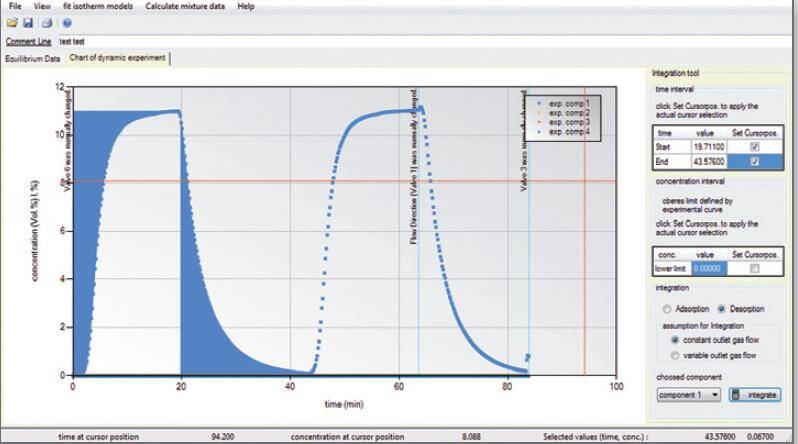

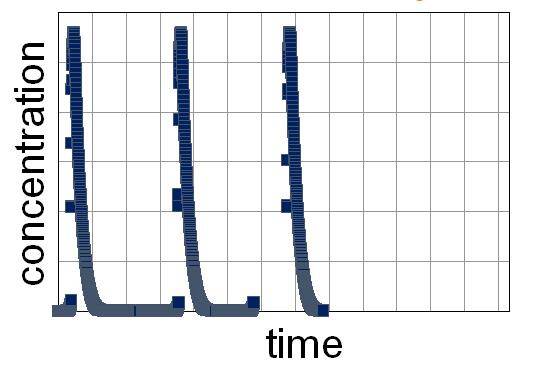

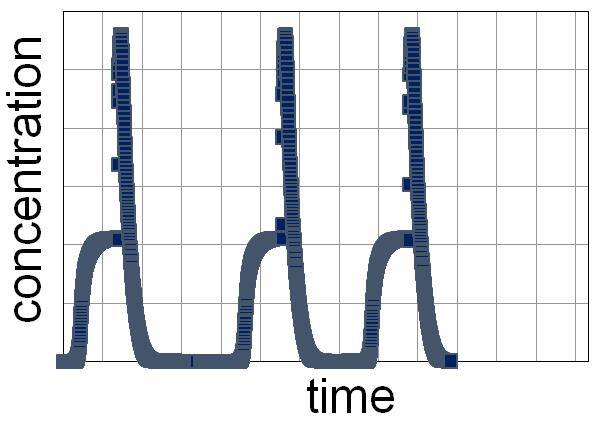

连续吸附-解吸周期的集成

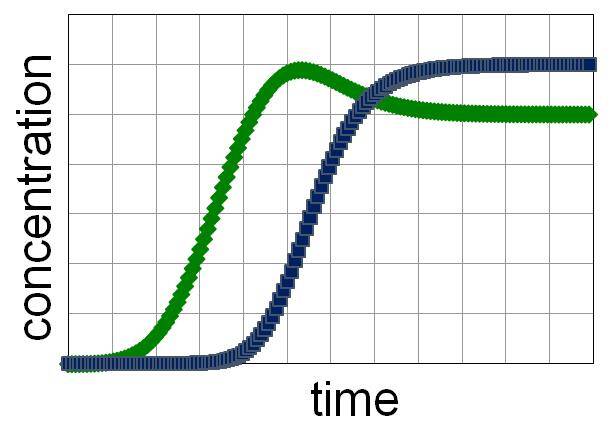

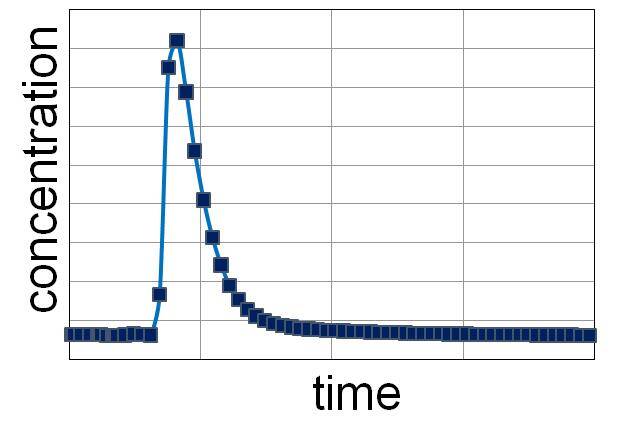

双组分混气负载于He的穿透曲线的测定

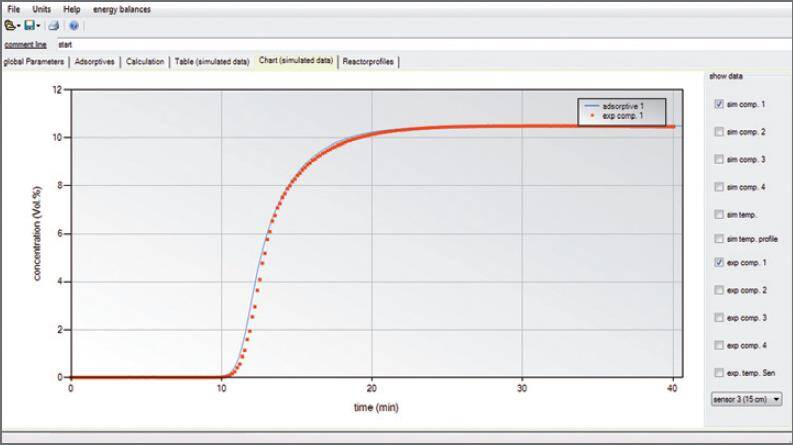

计算的突破曲线(红色)与模拟的突破行为(蓝色)做比较

使用 3P sim 计算的突破曲线(红色)与模拟的突破行为(蓝色)做比较。

多组分吸附平衡的测定

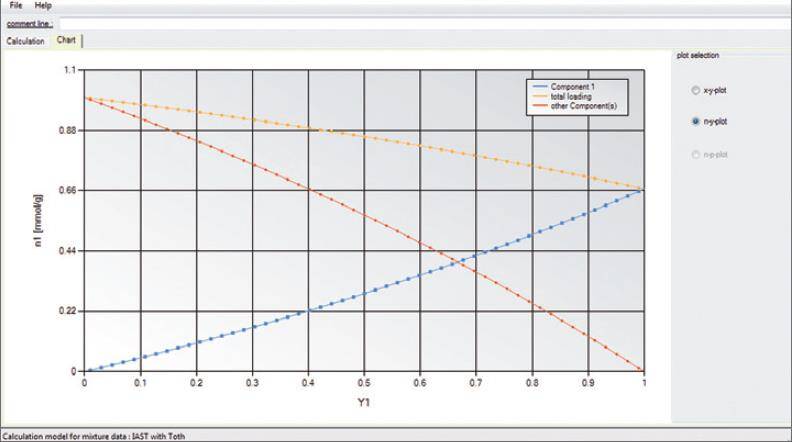

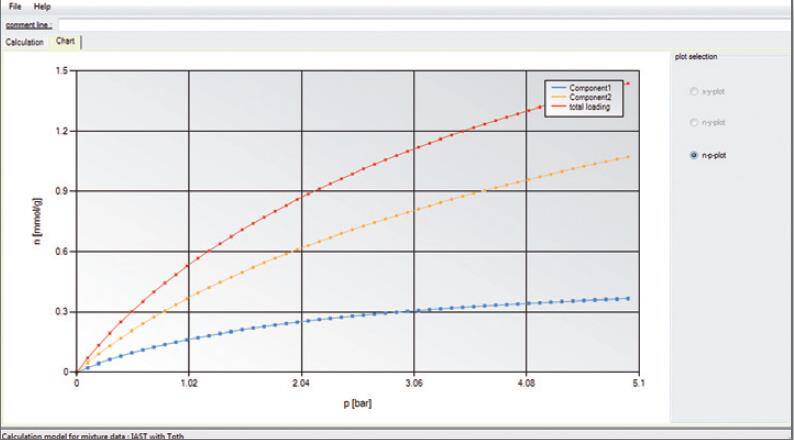

多组分吸附平衡，图中显示了总负载(黄色)及部分负载(红色和蓝色)

Specifications

性能参数

型号	L	S	SHP
MFC的个数	2-4个
MFC的类型	8	4	3
压力范围	0.1-10 bar	0.1-8 bar	0.1-68 bar
进气压力	15 bar	10 bar	85 bar
蒸汽发生器类型	可控蒸发器	饱和器
蒸汽发生器数量	1-2个
变压测量	直接(传感器)	间接
是否对流	是	否
旁路加压	否	是(对饱和器重要)
TCD	试样进料泵	增压直流TCD
床层温度传感器	1-4	2
样品量	4-130 cm³	< 1 cm³
空白体积/样品体积	1-20	10
加热套温度范围	室温—400℃
循环水浴温度范围	-20℃ ~ 90℃
主机规格	长684mm×宽960mm×高960mm，重量约120 Kg
